Automatická měřicí stanice pro geometrickou kontrolu finálních železničních náprav

Kontrolní stanice slouží ke geometrické kontrole železničních náprav pomocí dotykového a optického měřicího systému.

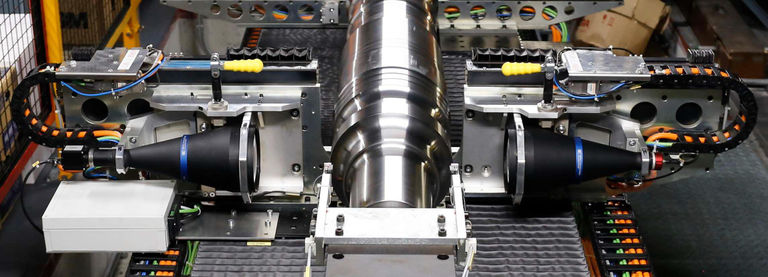

Zařízení funguje je osazeno čtyřmi suporty měřicími supporty, které leží vedle sebe na lineárním vedení. Každý suport má vlastní podélné odměřování a vlastní nezávislý servopohon, což znamená, že se může pohybovat podélně a měřit v libovolném příčném řezu. Vnější suporty dále pak zabezpečují změření rádiusů a délek pomocí optického systému. Každý suport obsahuje příčné bezhysterezní vedení a lineární pravítko, dvě induktivní hlavice proti sobě a další servopohon, který zabezpečuje přísuv měřicích hlavic k povrchu nápravy. Vlastní měření rozměru a odchylky tvaru v příčném i podélném směru zabezpečují dotyky měřicích hlavic. Pracovník zakládá nápravu pomocí jeřábu anebo automaticky pomocí externího manipulátoru do zakládacích prizmat, která bezpečně sjíždějí do měřicí pozice. Rotaci nápravy zajišťují dva výměnné středící trny, z nichž jeden je poháněn servomotorem.

Finální příčný rozměr je součtem hodnot na lineárním pravítku a odchylek na induktivních hlavicích. Jelikož zařízení má čtyři suporty, které současně měří základní a závislé průměry, je možné použít metody plovoucí báze.

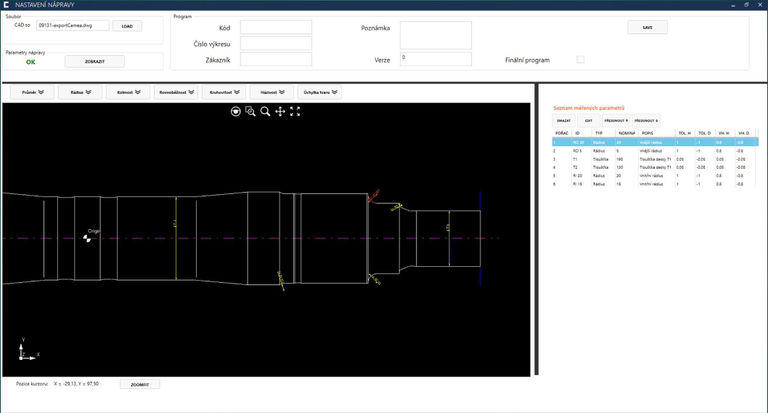

Naměřené parametry jsou zobrazeny na monitoru měřicího systému s možností archivace, tisku protokolu naměřených i statisticky vyhodnocených hodnot.

Měřené parametry

• Průměry
• Délky
• Radiální házení
• Axiální házení
• Válcovitost
• Kruhovitost ve smyslu ovality
• Kuželovitost
• Rádiusy

Rozsah měřených náprav

• průměry: 90 - 300mm (základní verze)
• délky: 1800 - 2550mm (základní verze)
• váha: do 1t

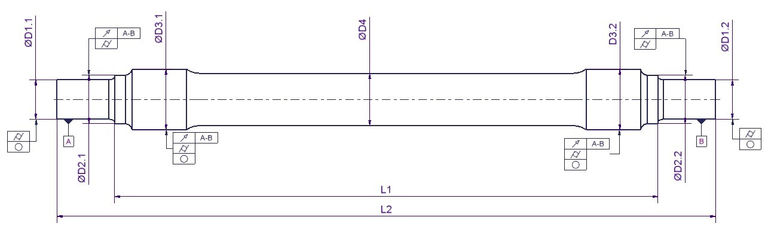

Příklady měřených parametrů
