Hřídelové a přírubové díly

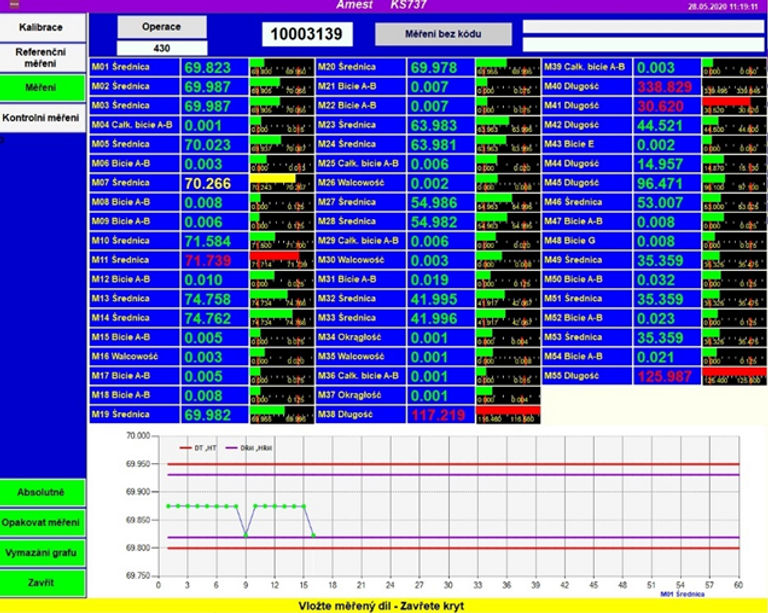

Příklad měřených parametrů

KS-737 - Rozměrová kontrola pastorků a hřídelí

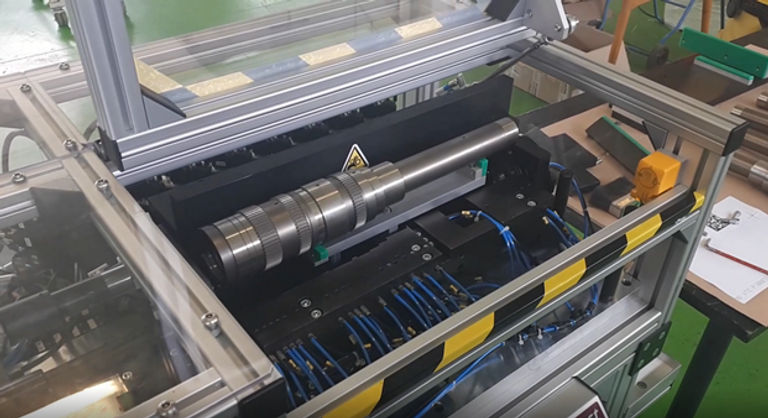

Automatická měřicí stanice KS-737  je určena pro rozměrovou kontrolu hřídelí pro různých technologických operacích. Je měřeno až 55 parametrů (průměry, axiální a radiální házení, kruhovitosti, válcovitosti a délky).  Vkládání a vyjímání dílů je prováděno ručně do zakládacího místa uvnitř stanice s možností zakládání robotem

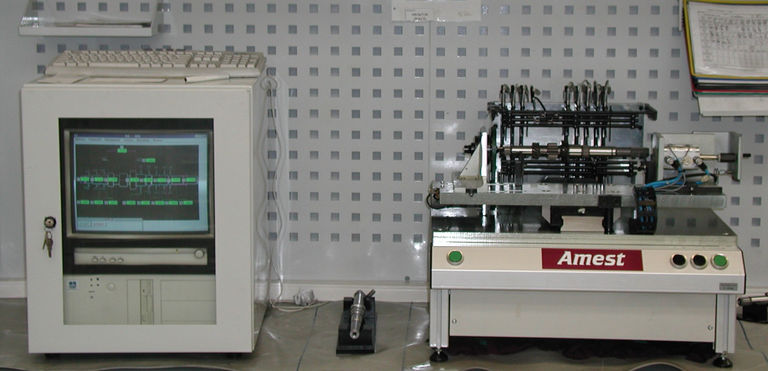

KS-334/337 - Rozměrová kontrola pastorků a hřídelí

Automatické měřicí stanice KS-334 až KS-337 slouží k měření průměrů, házení a délek pastorků a hřídelů po různých technologických operacích. Zařízení pracují automaticky po založení dílu a zahájení měření obsluhou.

Měřicí stativ tvoří základová deska s lineárním vedením, které slouží k přísuvu upínací rampy s obrobkem do měřicí polohy ke konzoli s měřicími jednotkami. Měřicí konzole je osazena paralelogramovými měřicími jednotkami pro kontrolu průměrů, délek a radiálních házení. K měření je použito indukčních diferenciálních snímačů.

Kontrolované parametry

• Průměry D1 - D12 s nejužším tolerančním polem 0,011 mm
• Házení H1-H12 (0,01mm) vůči důlkům nebo základnám
• Délky L1-L5

KS-352 - Rozměrová kontrola součásti Danfoss housing

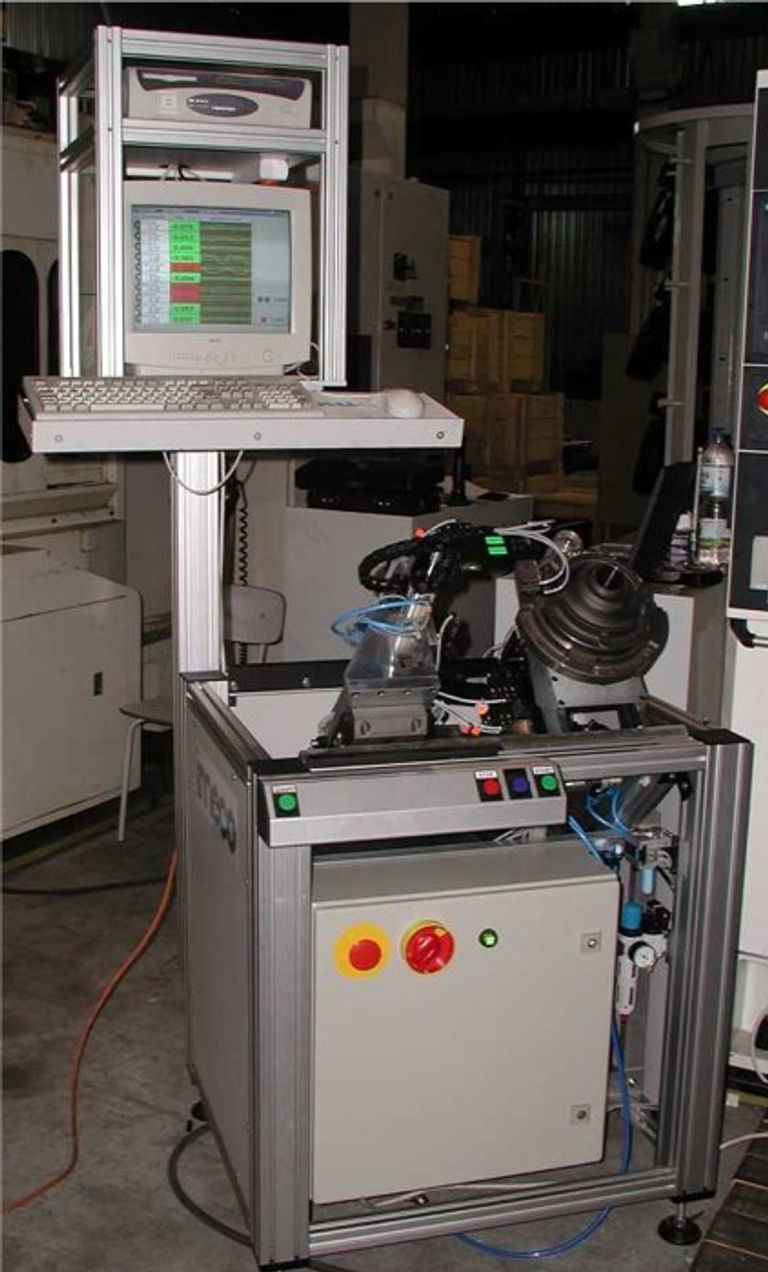

Automatická měřicí stanice Ks-352 slouží k dynamickému měření vnitřních a vnějších průměrů, hloubky osazení a zalisování pouzdra součásti Danfoss Housing. Měřicí stanice má dvě 2 nezávislé kontrolní konzoly. První z nich je určena ke kontrole vnějších ploch a druhá ke kontrole vnitřních rozměrů obrobeného dílu.

Kontrolované parametry

• Vnější průměry D1 - D4
• Vnější průměry D5 - D6
• Kruhovitost K1 - K6
• Délky L1-L4
• Házení H1 - H4
