Zjistit vícePostprocesní širokorozsahová měřidla

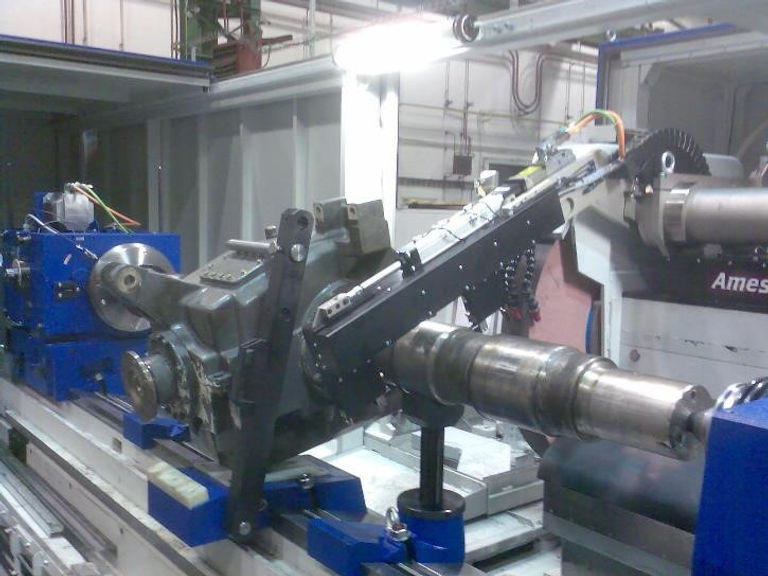

Postprocesní širokorozsahové měřidlo KS-558
Postprocesní širokorozsahové měřidlo pro měření hřídelí a válců (např. železniční nápravy)
- Rozsah měřených průměrů 100-250
- Spojité měření v požadovaném rozsahu bez nutnosti přestavování měřicích čelistí/doteků
- Sklopný měřicí systém upevněný na brousicím vřeteníku se střídavým dotykem elektroinduktivních jednotek pomocí elektromagnetického posuvu
- Vlastní naměřená hodnota je součtem širokorozsahového údaje lineárního absolutního odměřování a úzkorozsahové induktivní jednotky
- Měřidlo se sklápí do pracovní poolohy pomocí vlastního pneumatického pohonu se seřizovacími prvky včetně redukční a filtrační stanice, rozvodu a elektropneumatických rozvaděčů
- Připojení do řídícího systému SIEMENS SINUMERIC 840D přes PROFIBUS
Kontrolované parametry:
- průměry válcových ploch
- kruhovitosti a kuželovitosti válcových ploch

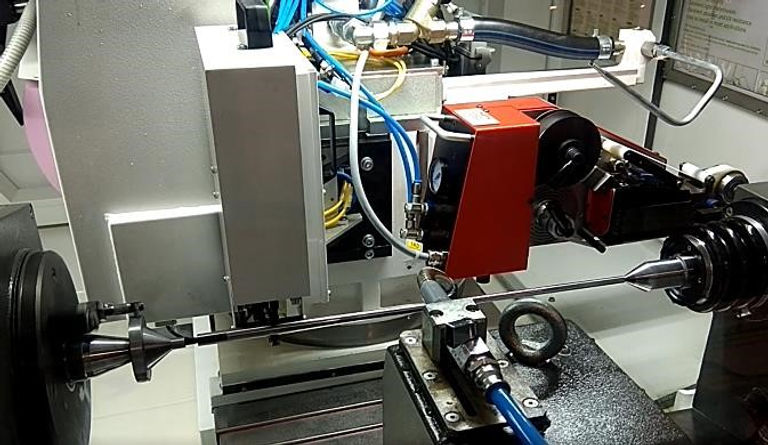

Postprocesní širokorozsahové měřidlo KS-621
Postprocesní širokorozsahové měřidlo pro měření vnějších průměrů protahovacích trnů
- Rozsah měřených průměrů 7-100mm

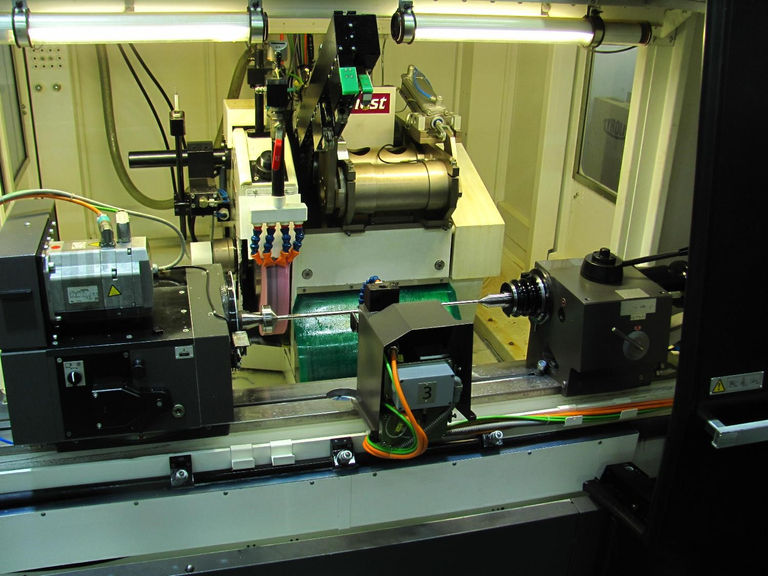

Postprocesní širokorozsahové měřidlo KS-660
Postprocesní širokorozsahové měřidlo pro měření vnějších průměrů trnů o průměru 5 - 50mm a délce 530 - 830mm s možností přesné indexace měřených průměrů v axiálním směru.
Kontrolované parametry:
- průměry válcových či kuželových ploch (vlastní naměřená hodnota je součtem přírůstku (údajů) širokorozsahových induktivních jednotek)
- kruhovitost válcových ploch (ve smyslu ovality, tzn. rozdíl průměrů Dmax a Dmin)
- Házivost (ve smyslu dvojnásobku excentricity)

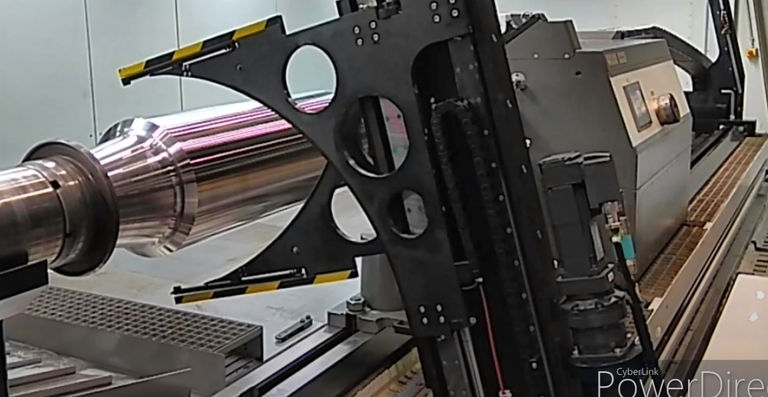

Postprocesní širokorozsahové měřidlo KS-746
Širokorozsahové měřidlo je určeno pro průběžnou postprocesní kontrolu vnějších průměrů od 60 mm do 1000 mm dlouhého válce (obrobku) s maximální délkou 7000 m. Měřidlem lze provést měření přídavku polotovaru, průměrů při přerušení cyklu na měření, konečného profilu obrobku.
Kontrolované parametry:
- Měření broušeného průměru obrobku
- Válcovitost
- Kuželovitost
- Kruhovitost
- Měření přerušovaných řezů
- Měření házení
- Detekce 3K profilu
